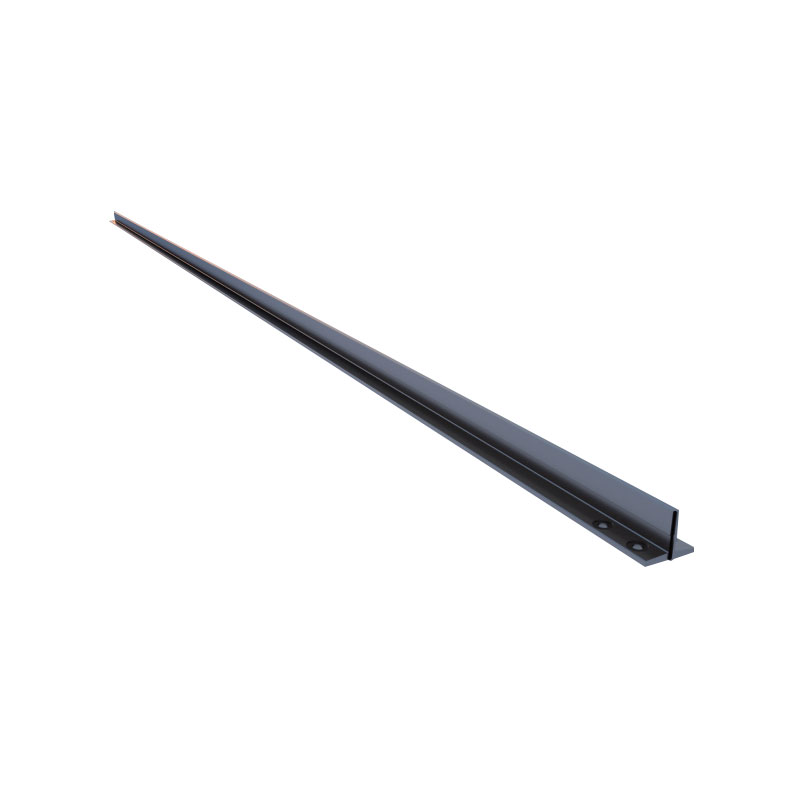

Rel Panduan Lift Tipe T
  • Rel Panduan Lift Tipe TRel Panduan Lift Tipe T

Rel Panduan Lift Tipe T

■Rel Panduan Lift Tipe T sepenuhnya mengadopsi Lini Produksi Otomatis Penuh seperti menggambar planer Gantry CNC, pemesinan akhir CNC, pelurusan dan pembentukan otomatis. Semua jenis produk memiliki spesifikasi lengkap dan kualitas prima. Sekarang mereka telah membentuk dua rangkaian presisi biasa dan presisi tinggi.
Kirim Pertanyaan
Deskripsi Produk
Anda dapat yakin untuk membeli Rel Panduan Lift Tipe T dari pabrik kami.
KERETA API DINGIN - GRADE A

Performance Parameter


Sesuai dengan standar ISO7465, beradaptasi dengan kecepatan lari elevator ≤ 1 m/s.

Ukuran
Penamaan b1 h1 k p rs 12g 13g d b3
Toleransi
±1 ±2 ±0,15 ±0,5 - ±0,2 ±0,2
±0,2
T45/SEBUAH 45 45 5 5 1 65 15 9 25
T50/A 50 50 5 5 1 75 25 9 30

Jarak antara lubang, pelat ikan dan baut (mm)
Penamaan
T45/SEBUAH		 d b2 b3 11 12 13 V Baut Mesin cuci
- - ±0,2 ±30 ±0,2 ±0,2 ±30 - -
9 50 25 160 65 15 8 M8x25 A-8
T50/A 9 50 30 200 75 25 8 M8x25 A-8

Karakteristik Teknis
Penamaan
T45/SEBUAH		 S q1 e lx-x Wx-x lx-x lY y WY y 1Y y
cm² kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
4.25 3.34 1.31 8.08 2.53 1.38 3.84 1.71 0.95
T50/A 4.75 3.73 1.43 11.24 3.15 1.54 5.25 2.1 1.05

Performance Parameter



Parameter kunci rel pemandu
Penamaan Parlemen IA
Toleransi/
maks 1,0 m/s.
kekasaran Ra Panjang.
Ra Tansv.		 1,6um~6,3um
1,6um~6,3um
KelurusanStraightness f/m maks.
f/5m maks.		 0,7 mm
3.5mm
MemutarTwist R maks. 2mm/5m
SudutAngle maksimal.
persegi1
persegi2		 ±0,10mm
±0,20mm
±0,20mm
ParalelismeParallelism |h-h2| -
PemusatanCentering |a-b| 0,10 mm
Izin maksimum untuk koneksiMaximum clearancefor connectio C maks. 0,15mm


KERETA PANDUAN MESIN - KELAS B

Performance Parameter


Sesuai dengan standar ISO7465, beradaptasi dengan kecepatan lari elevator ≤ 1,6 m/s.

Ukuran
Penamaan
Kelas B		 b1 h1 h k n c f g rs m1 m2 u1 u2 l
Toleransi
±1,5 ±0,75 ±1 ±0,10 ±30 - ±0,75 ±0,75 - +0,060 0-0,06 ±0,1 ±0,1 +30
T70/B 70 65 64 9 34 6 8 6 1.5 3 2.97 3.5 3 128
T75/B 75 62 61 10 30 8 9 7 3 3 2.97 3.5 3 138
T78/B 78 56 55 10 26 7 8.5 6 2.5 3 2.97 3.5 3 138
T82/B 82 68 66.6 9 34 7.5 8.25 6 3 3 2.97 3.5 3 111
T89/B 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/B 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/B 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/B 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/B 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/B 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/B 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/B 140 127 126 31.75 57 19 25.4 14.5 5 6.4 637 7.14 6.35 193

Performance Parameter



Jarak antara lubang, pelat ikan dan baut (mm)
Penamaan
T70/B		 d d1 b2 b3 11 12 l3 V Baut Mesin cuci
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 70 42 250 105 25 10 M12x35 A-12
T75/B 13 26 70 42 250 105 25 10 M12x35 A-12
T78/B 13 26 70 42 250 105 25 10 M12x35 A-12
T82/B 13 26 80 50.8 246 81 27 10 M12x35 A-12
T89/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T90/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T114/B 17 33 120 70.0 305 114.3 38.1 17 M16x50 A-16
T127-1/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T127-2/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T140-1/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-2/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-3/B 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20

Karakteristik Teknis
Penamaan
T70/B		 S q1 E IXX WXX IXX IY y WY y IY y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
9.51 7.47 2.04 41.30 9.24 2.09 18.65 5.35 1.4
T75/B 10.91 8.564 1.861 40.29 9.286 1.921 26.47 7.06 1.557
T78/B 9.847 7.73 1.645 29.92 7.564 1.743 26.39 6.766 1.637
T82/B 10.91 8.54 1.998 449.31 10.27 2.216 30.17 7.358 1.663
T89/B 15.77 12.38 2.032 59.83 14.35 1.948 52.41 11.78 1.823
T90/B 17.25 13.54 2.612 102 20.86 2.431 52.48 11.66 1.744
T114/B 20.89 16.4 2.865 179.3 29.7 2.93 108.6 19.05 2.28
T127-1/B 22.74 17.85 1.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/B 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/B 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/B 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/B 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Parameter kunci rel pemandu
Penamaan Parlemen /B
Toleransi/
maks.
kekasaran Ra Panjang.
Ra Tansv.		 1,6 maks
0,8um~3,2um
KelurusanStraightness f/m maks.
f/5m maks.		 0,7 mm
3.5mm
MemutarTwist R maks. 2mm/5m
SudutAngle S maks.
persegi1
persegi2		 ±0,10mm
±0,20mm
±0,20mm
ParalelismeParallelism |h-h2| 0,20 mm
PemusatanCentering |a-b| 0,10 mm
Izin maksimum untuk koneksiMaximum clearancefor connectio C maks. 0,15mm


RAIL PANDUAN MESIN - GRADE BE

Performance Parameter


Sesuai dengan standar ISO7465, beradaptasi dengan kecepatan lari elevator 1,6-4 m/s.

|Dimensi
Penamaan
MENJADI Kelas		 b1 h1 h k n C f g rs m1 m2 u1 u2 l
Toleransi
±1,5 ±0,75 ±0,05 ±0,060 ±30 - ±0,75 ±0,75 - +0,030 0-0,03 ±0,1 ±0,1 +30
T89/BE 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/BE 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/BE 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/BE 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/BE 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/BE 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/BE 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/BE 140 127 126 31.75 57 19 25.4 17.5 5 6.4 637 7.14 6.35 193

Jarak antara lubang, pelat ikan dan baut (mm)
Penamaan
T89/BE		 d d1 b2 b3 l1 12 13 V Baut Mesin cuci
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T90/BE 13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T114/BE 17 33 120 70.0 305 114.3 38.1 28 M16x50 A-16
T127-1/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T127-2/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T140-1/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-2/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-3/BE 21 40 140 92.1 380 152.4 31.8 48 M20x65 A-20


KERETA PANDUAN MESIN - GRADE BEE

Performance Paramete



Karakteristik Teknis
Penamaan
T125/LEBAH		 S q1 E IXX WXX IXX IY y WY y IY y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
22.82 17.91 2.430 151.00 26.16 2.572 159.1 25.46 2.641
T127-1/LEBAH 22.74 17.85 2.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/LEBAH 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/LEBAH 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/LEBAH 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/LEBAH 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Parameter kunci rel pemandu
Penamaan Parlemen /B
Toleransi/
maks 4 m/s.
kekasaran Ra Panjang.
Ra Tansv.		 1,6 maks
0,8um~3,2um
KelurusanStraightness f/m maks.
f/5m maks.		 0,2 mm
0,5 mm
MemutarTwist R maks. 1mm/5m
SudutAngle S maks.
persegi1
persegi2		 ±0,05mm
±0,05mm
±0,05mm
ParalelismeParallelism |h-h2| 0,05 mm
PemusatanCentering |a-b| 0,03mm
Izin maksimum untuk koneksiMaximum clearancefor connectio C maks. 0,05mm
